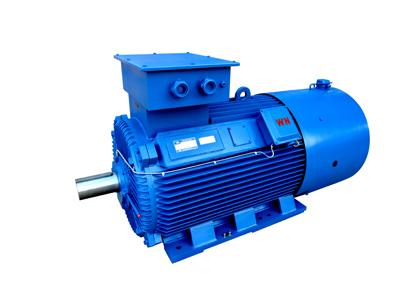

YLVF低压大功率变频电动机的保护配置

　　变压器低压侧的单相接地保护，定值应该为：

　　时间定值不超过0.5s，取0.4s。

　　计算灵敏度为：21.7kA/0.443=49>1.5.

　　针对电动机的保护配置，速断保护根据配电手册的要求，一般配置为电动机起动电流的2.2倍，则为：977.9A*2.2=2.15kA，可以采用单磁型塑壳断路器实现。从计算可以看出，电缆比较长的电动机回路，其断路器的速断无法对接地故障进行保护，需要配置单独的接地保护。

　　过载保护设置为class 10，电缆末端的单相短路电流为0.93kA，采用塑壳断路器的速断无法进行保护，过载保护的动作时间大于2s，则变压器低压侧的单相接地保护会在0.4s动作，造成整个母线停电。

　　针对此种情况，可以配置智能电动机保护，定值设置为：

　　Iset=0.2*Ir=0.5*139.7=70A，时间定值设置为0.1s。

　　计算灵敏度为：930A/70A=13.3>2,符合要求。

　　由于电动机为三相平衡负载，接地保护可以采用剩余电流保护实现，剩余电流的定值需要考虑电动机本身的正常泄露电流以及电缆对地电容电流。
